目前建筑電氣工程施工中存在的主要問題:
1專業工程承發包較混亂。材料市場混亂,產品質量差。
2施工現場安裝專業人員配備嚴重不足。
3設計變更與現場施工不同步;圖紙審核、方案策劃不深入。
4施工工序混亂,搶工現象很普遍。
5資料歸檔不齊全,填寫不規范。
那么我們更加需要一些優質較好的做法供施工人員參考實施,今天來看看線管敷設仍存在的問題和一些注意事項。
較好做法

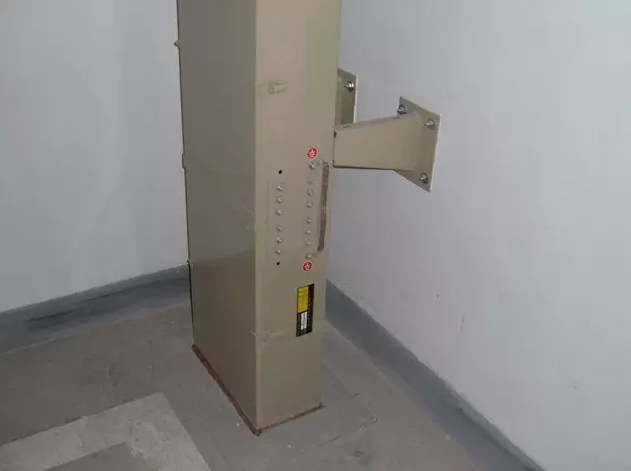

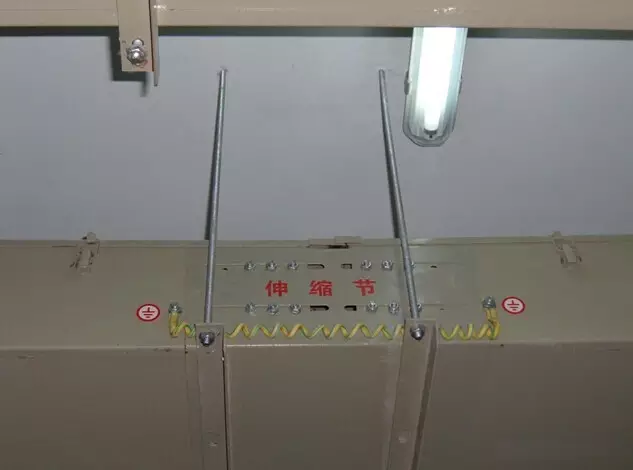

伸縮節做法規范,標識清晰
橋架防火封堵施工規范

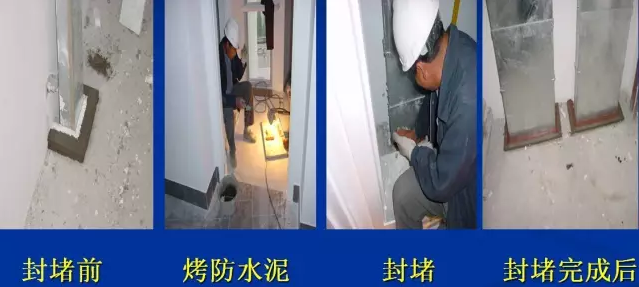

電纜橋架穿樓板處防火泥封堵的施工過程
母線排列整齊,共用支架固定可靠

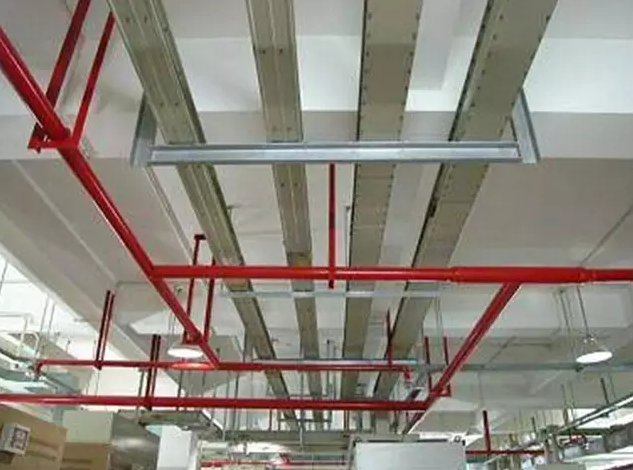

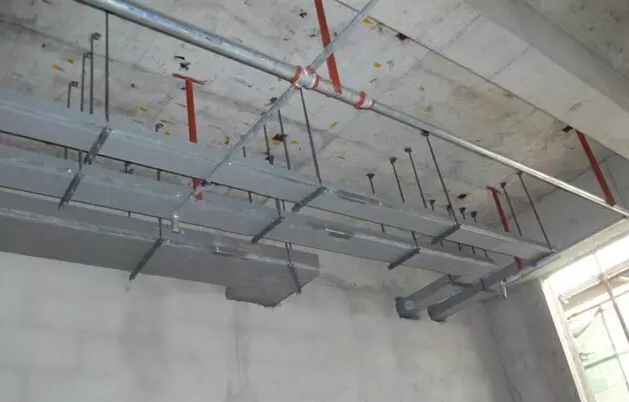

吊架排布均勻整齊,橫擔水平有序,橋架走向平直
采用墻內預留接線盒,橋架過渡至主橋架的做法,避免了電井內裸線及軟管施工不到位的弊病
常見問題
電纜進出橋架未配管敷設

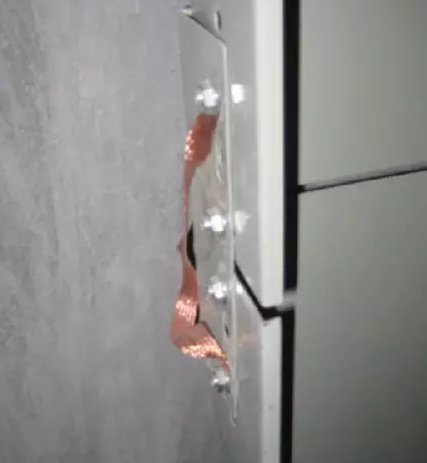

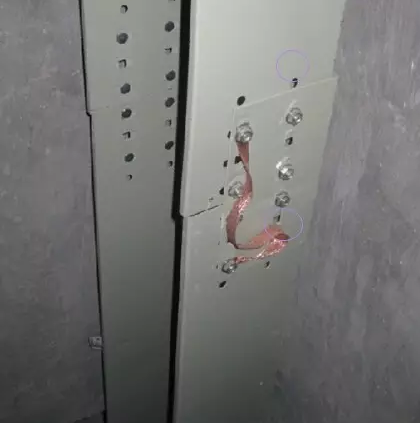

橋架接地跨接位置不對,且噴塑或烤漆橋架安裝接地專用線未設專用碟性墊片

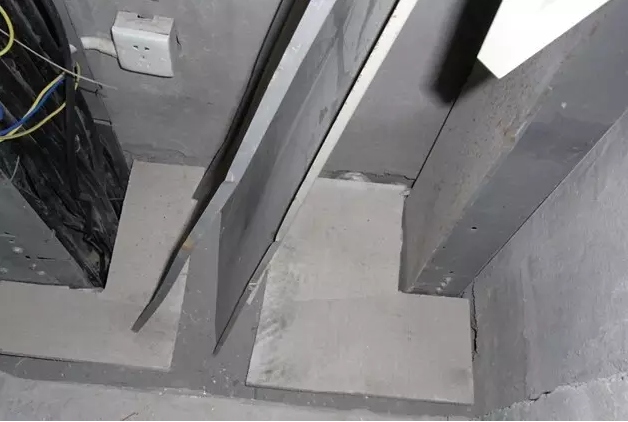

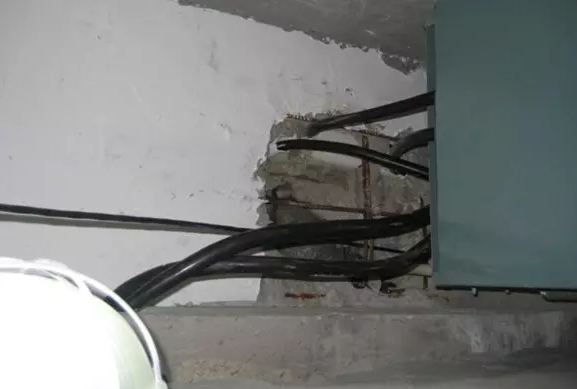

電井防火板未固定,防火封堵不完善

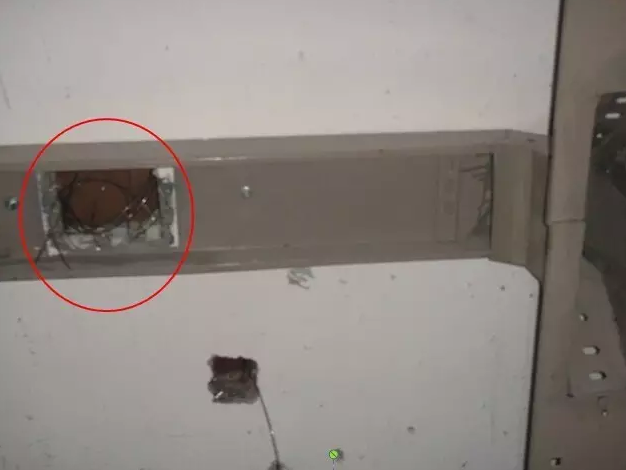

橋架隨意開洞,未使用標準配件

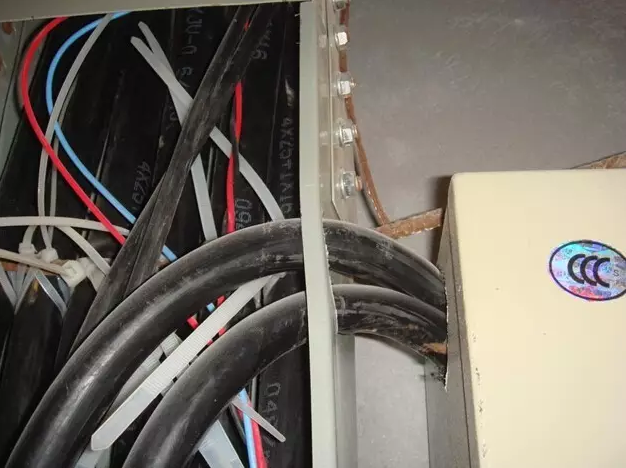

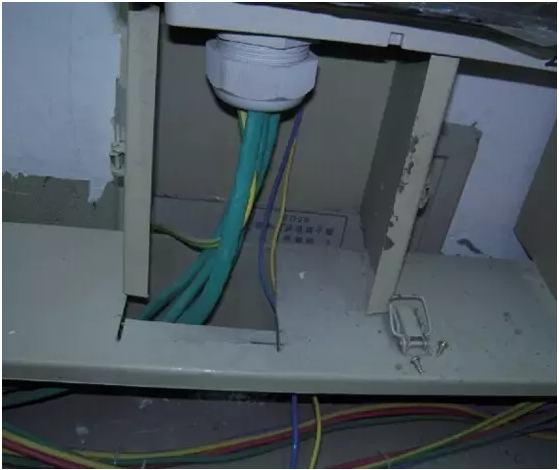

橋架與配電箱連接不規范

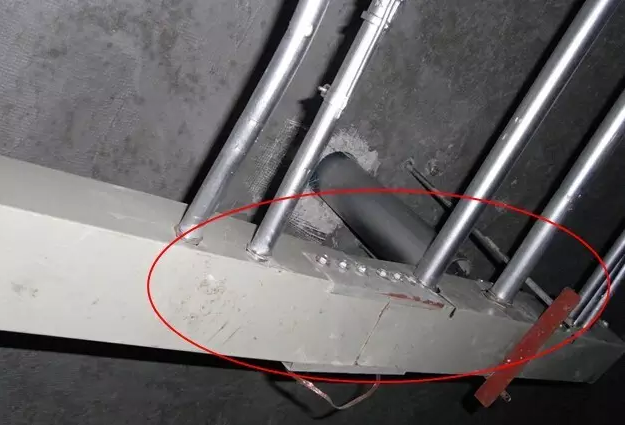

管進橋架未進行接地跨接

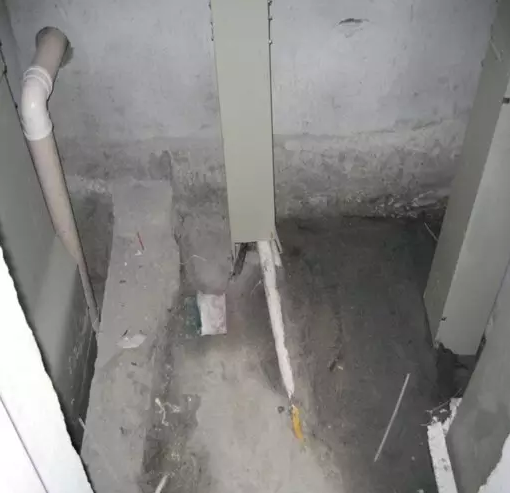

線管不到位

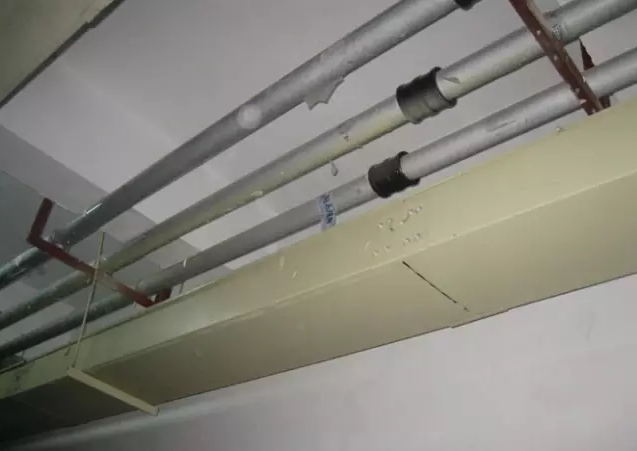

橋架處于水管接口下方

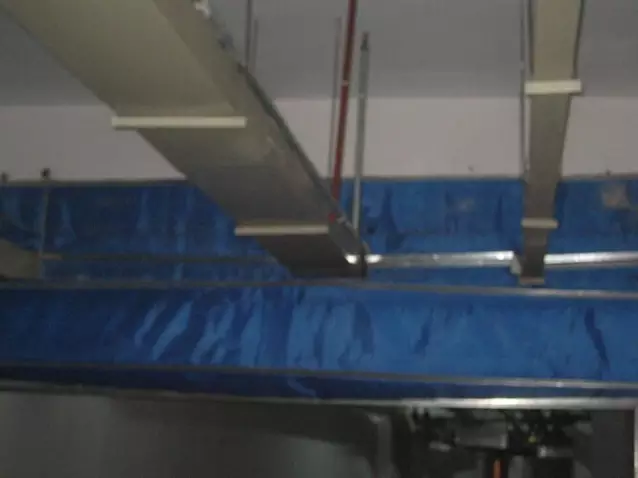

橋架、管道穿防火卷簾門
安裝應注意以下幾點:
1、金屬電纜橋架及其支架和引入引出的金屬電纜導管必須可靠接地。
⑴金屬電纜橋架及其支架全長應不少于2處與接地或接零干線連接;
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線,跨接線截面不小于4mm2。
⑶鍍鋅橋架連接板兩端不需跨接地線,但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設;雙電源供電的兩個電源回路不宜同槽敷設。
3、強電與弱電應分槽敷設。弱電中的不同系統宜分槽敷設,消防、綜合布線等弱電線路應分槽敷設。
4、線槽、橋架、封閉母線經過建筑物的變形縫時應采取補償措施;穿過防火墻及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定,且螺母位于橋架外側。
6、封閉插接母線的連接必須符合產品技術文件規定,垂直敷設時,應在通過樓板處采用附件支撐,層高超過3.5m和母線末端懸空時應加支架橫向固定。
以上就是金屬線槽、橋架、封閉母線施工圖解!
